Odlivni elementi za pražnjenje fontane
Služi za pražnjenje fontana i veštačkih jezera odvrtanjem čepa sa navojem.
Proizvodi se u dve veličine, za PVC kanalizacione cevi D50 i D110.
Montira se uvlačenjem donjeg grlića elementa u kanalizacionu cev.
Zaptivanje prodora elementa kroz hidroizolacionu foliju obezbeđuje zatezni prsten sa navojem koji preko šajbne vrši pritisak na foliju i zaptivač (dihtung) ugrađen u telo elementa.
Pri ugradnji u fontane koje se izoluju hidroizolacionim premazom, zatezni prsten sa navojem, šajbna i zaptivač (dihtung) ispod šajbne na telu elementa se uklanjaju. U tom slučaju, prodor se zaptiva tako što se premaz kojim se izoluje betonsko korito fontane nanese i do vrha gornjeg grlića elementa za pražnjenje, ali ne i na zaptivač (dihtung).
U oba slučaja radi oticanja vode, završni sloj sa završnom obradom treba da ima blagi pad ka gornjem grliću elementa i treba da se završava u nivou sa njim.
ŠEMA MONTAŽE ELEMENTA ZA PRAŽNJENJE FONTANE
(Varijanta sa hidroizolacionom folijom)
ŠEMA MONTAŽE ELEMENTA ZA PRAŽNJENJE FONTANE
(Varijanta sa hidroizollacionim premazom korita fontane)

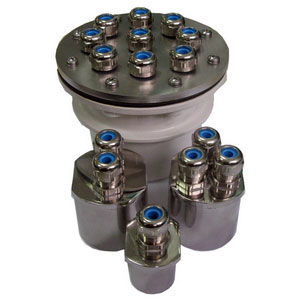

Podvodni razvodnici kablova
Služe za razvođenje podvodnih kablova u fontani od mesta prodora jednog ili više glavnih napojnih kablova ka električnim uređajima u fontani.
Najčešće se tako od glavnog napojnog kabla pod vodom razvode kablovi do podvodnih reflektora. Montiraju se pomoću spojnica koje se kupuju zasebno u zavisnosti od veličine i materijala cevi kroz koje su glavni napojni kablovi dovedeni do korita fontane.
Pomoću podvodnih kablovskih razvodnika obezbeđuje se pouzdano zaptivanje kablovskih prodora vodi. Oni omogućavaju lake intervencije koje podrazumevaju skidanje kablova pre zime ili pri redovnom servisiranju uređaja u fontani (potopne pumpe, podvodnih reflektora i drugi uređaji).
U ponudi su proizvodi od jedne do deset podvodnih (IP68) kablovskih uvodnica. Kablovi koji se razvode iz podvodnih kablovskih razvodnika, oni koji prolaze kroz kablivske uvodnice, mogu imati prečnik od 4 mm do 11 mm. Dovodni (ulazni) kablovi mogu biti višestruko deblji. Bitno je da mogu proći kroz otvor Ø 1’’, 6/4″ ili 2″ , u zavisnosti od modela proizvoda.
Kontaktirajte nas za informacije o sličnim proizvodima.
Podvodni razvodnik kablova | Ulazna konekcija (unutrašnji navoj) |
Broj izlaznih kablovskih uvodnica | Prečnik kabla kroz uvodnice | Materijal | Dimenzije (mm) | Težina (kg) |
PRK – 1 | 1" | 1 | 4 mm – 11 mm | inoks | Ø32 x 87 | 0,18 |
PRK – 2 | 6/4" | 2 | 4 mm – 11 mm | inoks | Ø56 x 79 | 0,43 |
PRK – 3 | 6/4" | 3 | 4 mm – 11 mm | inoks | Ø56 x 79 | 0,45 |
PRK – 4 | 2" | 4 | 4 mm – 11 mm | inoks | Ø63 x 90 | 0,49 |
PRK – 5 | 2" | 5 | 4 mm – 11 mm | inoks / pvc | Ø63 x 90 | 0,85 |
PRK – 6 | 2" | 6 | 4 mm – 11 mm | inoks / pvc | Ø132 x 110 | 1,23 |
PRK – 7 | 2" | 7 | 4 mm – 11 mm | inoks / pvc | Ø132 x 110 | 1,26 |
PRK – 8 | 2" | 8 | 4 mm – 11 mm | inoks / pvc | Ø132 x 110 | 1,29 |
PRK – 9 | 2" | 9 | 4 mm – 11 mm | inoks / pvc | Ø132 x 110 | 1,33 |
PRK – 10 | 2" | 10 | 4 mm – 11 mm | inoks / pvc | Ø132 x 110 | 1,36 |
Korektori vertikalnosti mlaznica
Pri montaži hidrauličkih instalacija fontane često je teško mlazeve dovesti u vertikalan položaj jer cevi koje ih nose nisu sasvim vertikalne.
Do iskošavanja nosećih cevi mlaznica često dolazi pri izlivanju betona u toku izgradnje fontane. Minimalna zakošenost cevi koja nosi mlaznicu može izazvati vodeni mlaz koji je upadljivo kos. Povećavanjem visine mlaza deformitet u vidu iskošenosti je sve veći i upadljiviji.
Korektori vertikalnosti mlaznica rešavaju taj problem. Oni omogućavaju laku korekciju i fino podešavanje vertikalnosti mlaznica.
Model proizvoda sa kuglom je veći i teži, ali omogućava i veći ugao korigovanja od odgovarajućeg modela sa podesivom prirubnicom koji je manji i lakši.
Kontaktirajte nas za informacije o sličnim proizvodima.
Naziv proizvoda | Konekcija | Dimenzije (visina x širina) |
Ugao korekcije | Materijal | Težina |
KVMK – 1 | 1" VUN | 68 mm x 75 mm | 22°C | mesing | 0,59 |
KVMK – 1×5/4 | 1" VUN x 5/4" VN | 75 mm x 70 mm | 22°C | mesing | 0,63 |
KVMP – 3/4 | 3/4" VUN | 26 mm x 64 mm | 7°C | mesing | 0,24 |
